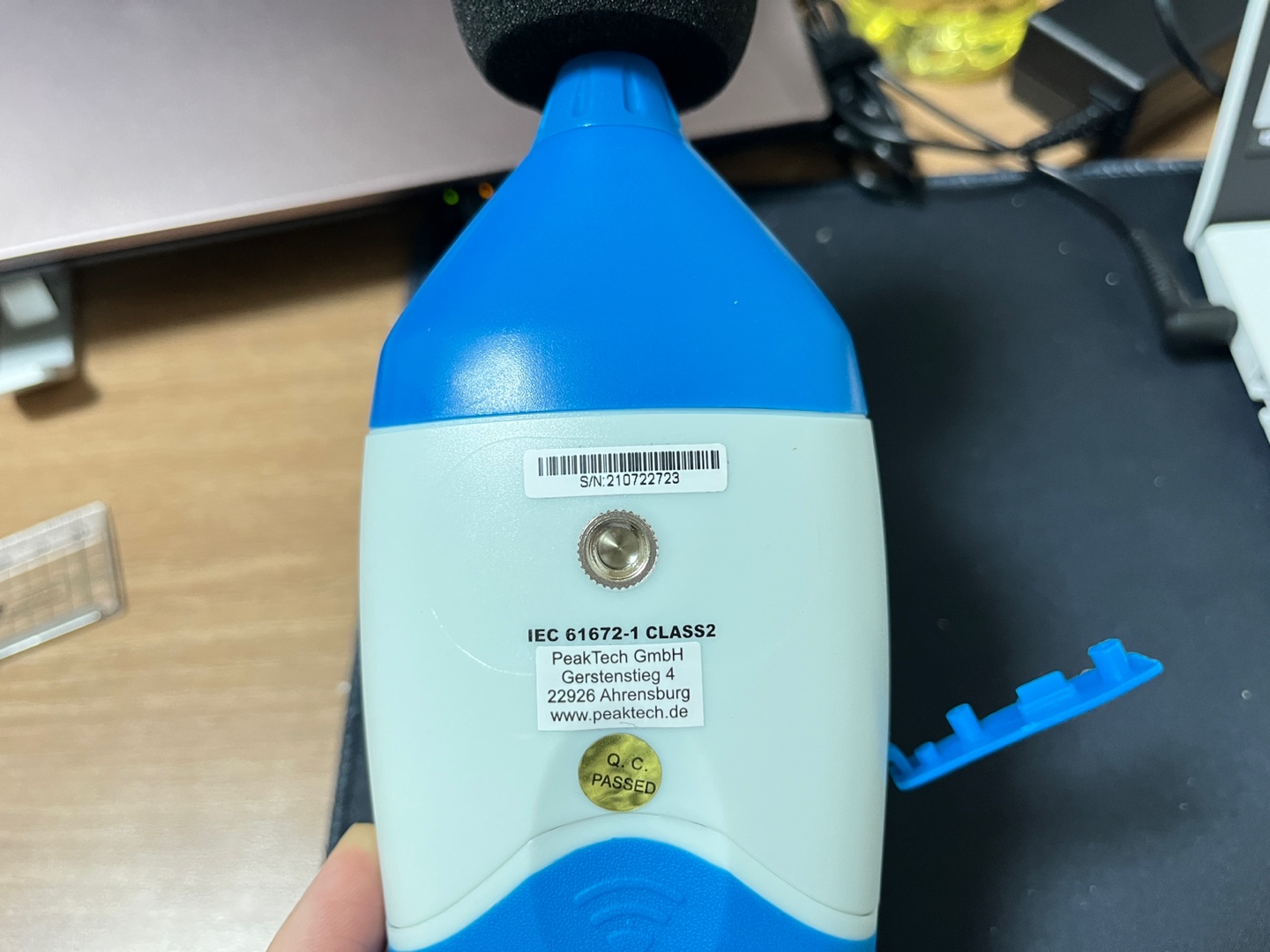

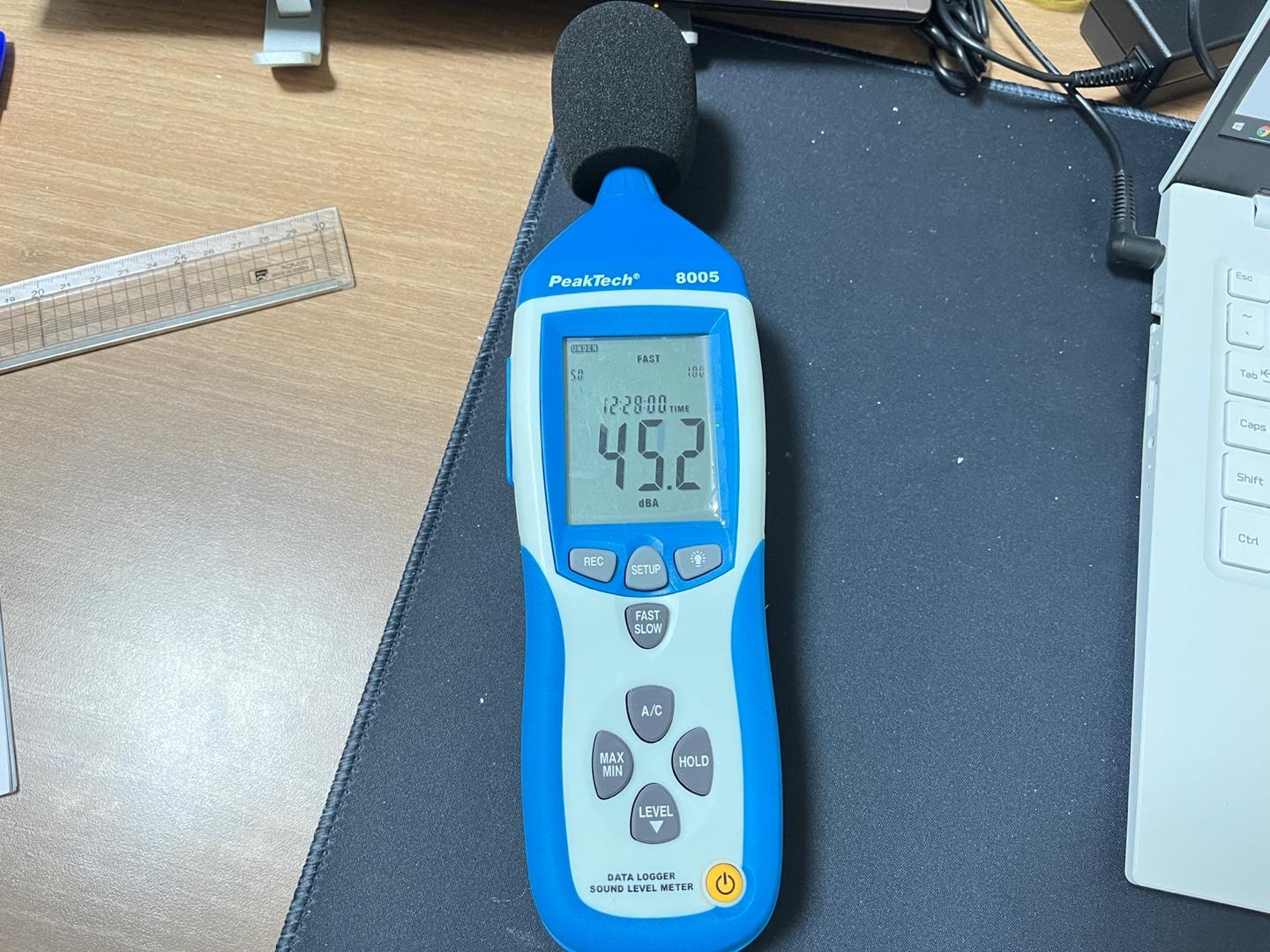

PeakTech 8005 소음계

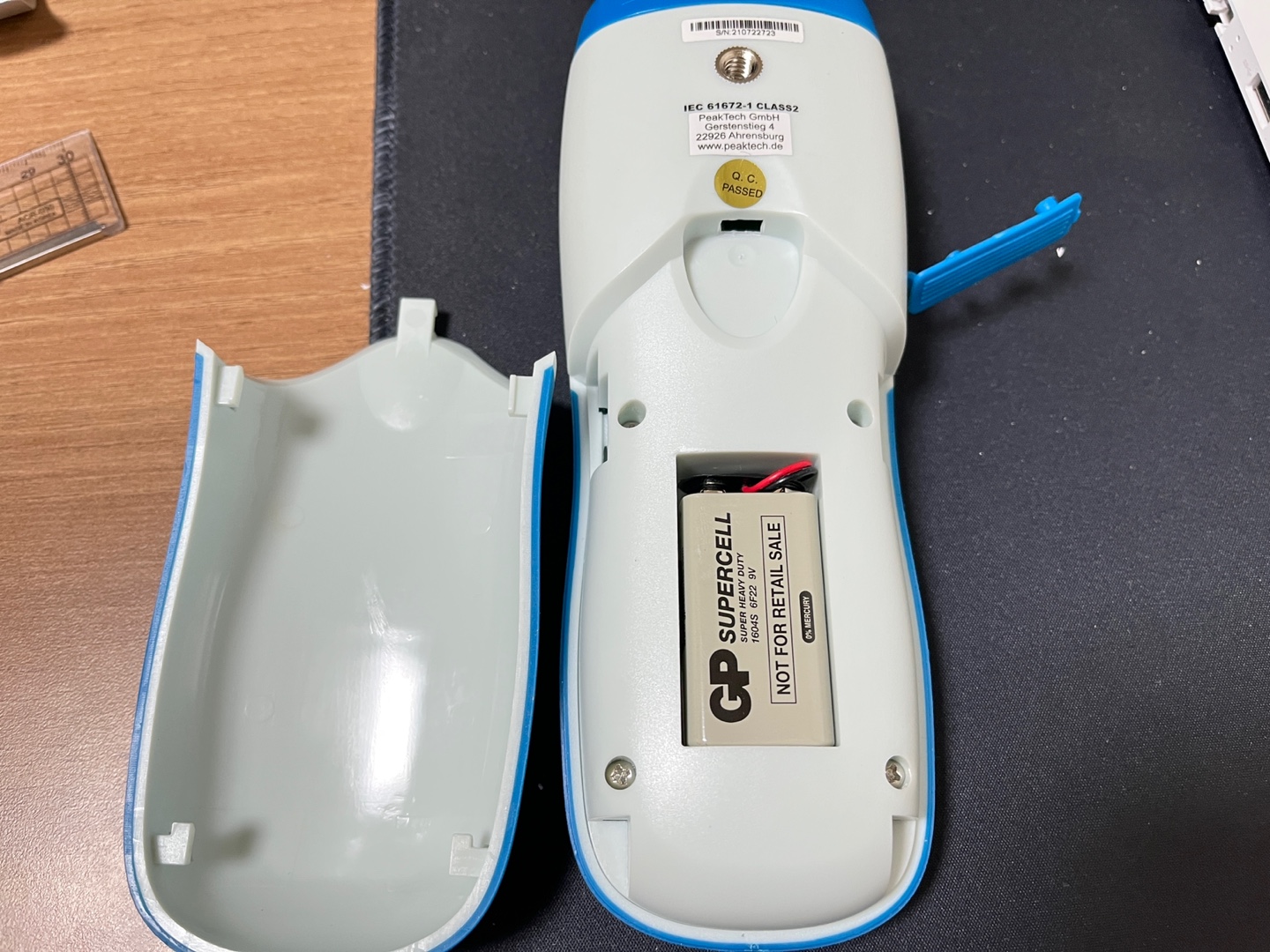

1. 전원 켜기

버튼을 누르면 켜진다



2. 전원 끄기

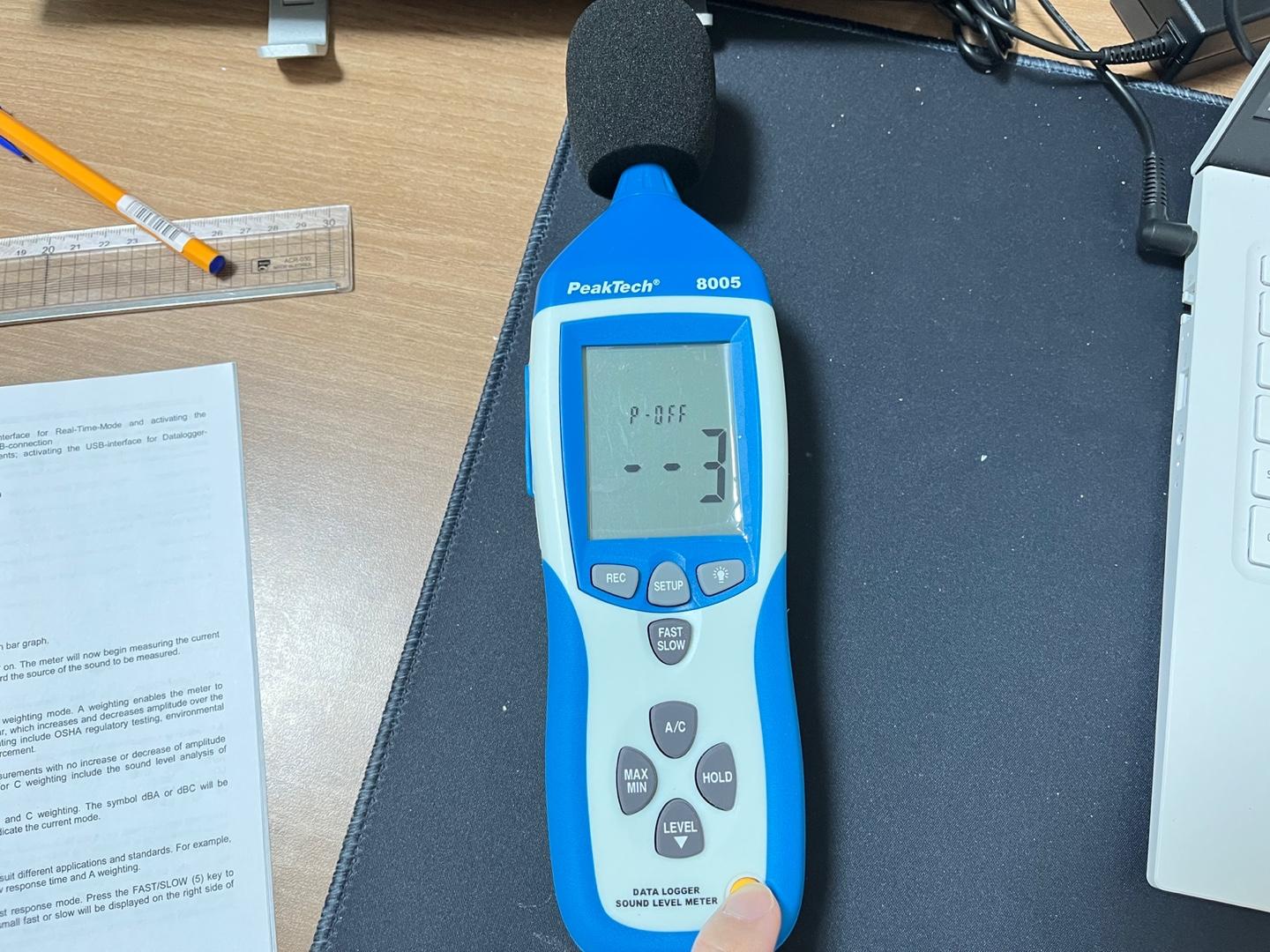

버튼을 3초동안 누르면 Countdown 후 꺼진다





3. A/C 버튼

A Mode

소음계를 켜면 A Mode로 켜지며, 사람의 귀와 동일한 방식으로 응답 값이 나오고 주파수 스펙트럼에 걸쳐 진폭을 증가 또는 감소 시킨다. A Mode는 OSHA 규제시험, 환경측정, 작업장 설계 등에 해당된다.



C Mode

주파수 스펙트럼에 대한 진폭의 증가 또는 감소가 없는 평탄한 응답 측정에 적합하며, 엔진 및 기계의 소음분석이 해당된다.



화면 우측에 dBA 또는 dBC Mode 표시가 된다.





4. 응답시간 선택

FAST SLOW 버튼을 누르면 빠른 응답 Mode, 느린 응답 Mode로 전환된다.

FAST : 125ms 당 1회

SLOW : 1s 당 1회





5. MAX MIN 버튼

이 버튼을 한번 누르면 MAX/MIN 측정이 시작되며, 화면에 MAX가 표시되고 최대 소음이 캡쳐되고 더 높은 소음이 캡쳐될 때까지 유지된다.

버튼을 다시 누르면 MIN이 표시되고 최소 소음이 캡쳐되고 더 낮은 소음이 캡쳐될 때까지 유지된다.

버튼을 다시 누르면 최대 최소 소음 측정이 종료된다.





6. HOLD 버튼

보류 기능 버튼을 누르면 화면의 판독치가 고정된다.





7. 자동 및 수동 소음 범위 조정

AUTO : 30~130dB

LO : 30~80dB

MED : 50~100dB

HI : 80~130dB

소음계를 켜면 수동 범위 Mode가 된다.

측정 범위를 미리 알고 있을 때 유용하며, 측정값을 표시하기 전에 장치가 먼저 범위 설정을 할 필요가 없기 때문에 소음계가 더 빠르게 판독값을 측정할 수 있다.

범위를 자동 Mode로 설정하면 정확성을 위해 소음계가 측정 범위를 자동으로 조정한다. 화면의 막대 그래프 왼쪽에 있는 두자리 숫자는 전류 범위의 Low end값을 나타낸다.



자동 Mode를 활성화 하려면

소음을 측정할 때 화면에 AUTO가 표시될 때 까지 LEVEL 버튼을 누른다.

막대 그래프 왼쪽에 있는 두자리 숫자가 새로 선택한 범위의 Low값을 반영하도록 변경된다.

수동 범위로 다시 전환하려면 AUTO가 사라질 때까지 LEVEL 버튼을 다시 누른다.





9. 시간 조정

Symbol이 표시될 때까지 SETUP 버튼을 누른다음 전원을 켜면 날짜가 표시될 때 소음계가 시간 조정 Mode가 된다.

SETUP버튼을 두번째 누르면 화면이 nn으로 나오며 "분" 조정 Mode에서 LEVEL버튼을 눌러서 "분"을 조정한다.

SETUP버튼을 세번째 누르면 화면이 h-P가 나오며 LEVEL버튼을 눌러서 "시간"을 조정할 수 있다.

SETUP버튼을 네번째 누르면 "날짜" 조정모드가 표시되며 LEVEL버튼을 눌러서 "날짜"를 조정할 수 있다.

SETUP버튼을 다섯번째 누르면 "월" 조정모드가 표시되며 LEVEL버튼을 눌러서 "월"을 조정할 수 있다.

SETUP버튼을 여섯번째 누르면 "년도" 조정모드가 표시되며 LEVEL버튼을 눌러서 "년도"를 조정할 수 있다.

SETUP버튼을 다시 누르면 rSt이 표시되고 HOLD버튼을 누르면 저장된다.





10. 교정방법

A mode, FAST속도, 범위 MED(50~100dB)로 설정한다.

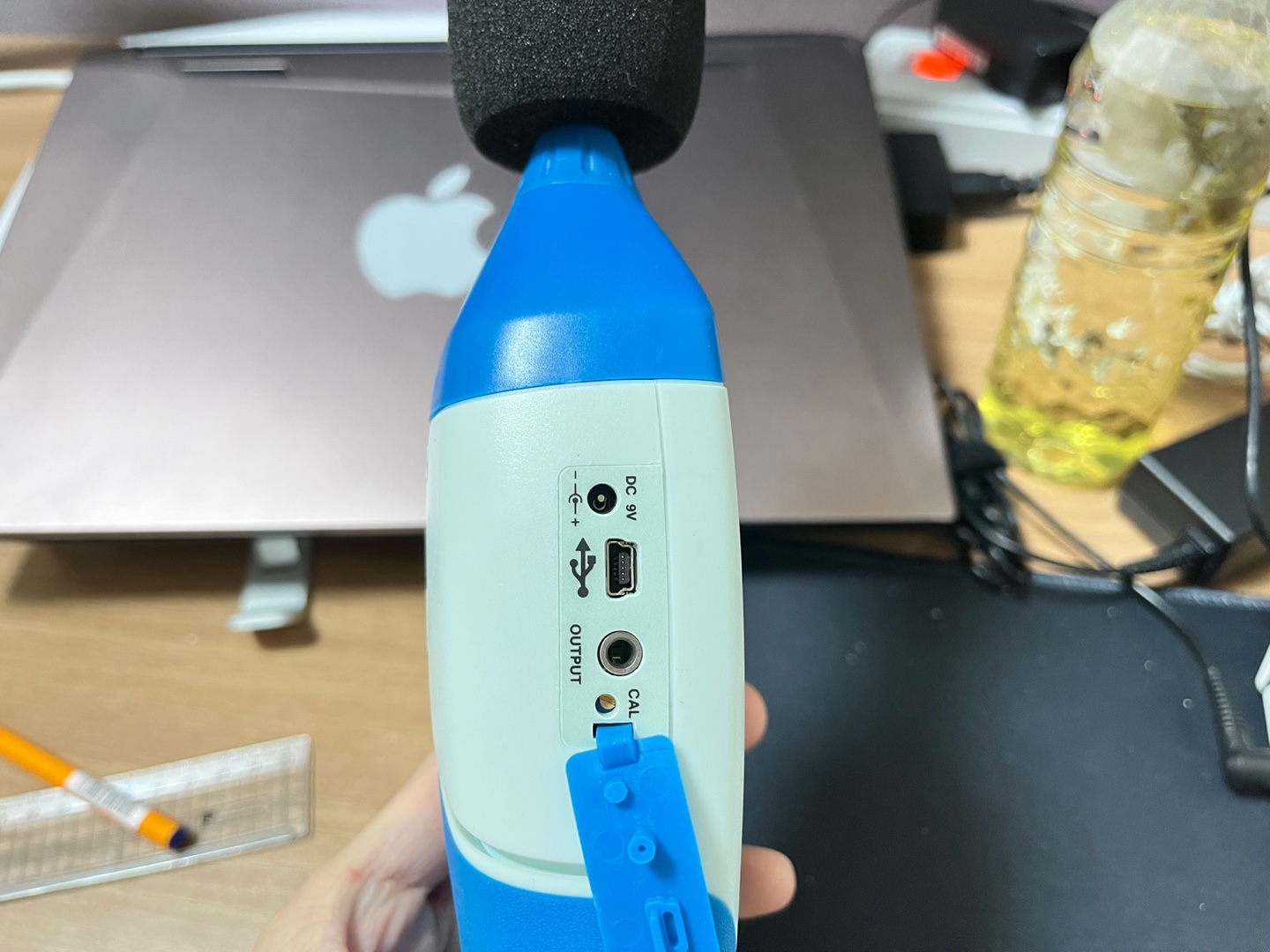

마이크를 1/2인치 단자에 꽂고 교정기의 스위치를 켠다.





11. 측정방법

소음계의 전원을 켠다.

LEVEL 버튼을 눌러서 원하는 LEVEL을 선택한다.

일반 소음 수준에는 dBA를 선택하고, 음향 수준에는 dBC를 선택한다.

짧은 소음은 FAST를 선택하고, 평균 소음은 SLOW를 선택한다.

최대 최소 소음값 측정은 MAX/MIN 버튼을 누른다.

소음으로 부터 1~1.5M거리에서 측정을 한다.





12. 소프트웨어 설치

CD의 Setup파일 설치 후 시작-실행-devmgmt.msc(장치관리자)에서 Oscilloscope-Update Driver Software를 선택하고

setup_directory\USBDRV 경로를 선택하여 Driver를 설치한다.

Comport4(COM4)는 에러가 발생하므로 기본 포트(COM3) 또는 다른 포트를 사용한다.

소음계를 PC에 연결하고 SETUP을 누르면 시계 표시가 사라지면서 자동으로 전원이 OFF되고 USB Data전송이 표시된다.





13. 실시간 측정

REC버튼을 누르면 USB 통신이 활성화된다.

프로그램에서 Real Time Setup을 누르고 Start를 누르면 실시간 측정이 된다.





14. 소음 기록

Datalogger를 사용하면 PC에 연결하지 않고 소음을 기록할 수 있다. 측정값(최대 32000개)은 내장메모리에 저장되고

이 메모리는 프로그램으로 PC에 다운받을 수 있다.



REC 버튼을 눌러서 화면에 Datalogger를 활성화하면 "REC"로 표시되고 시계모양이 사라진다.

Datalogger가 시작되고 1초에 1회 측정값을 기록한다.

측정이 완료되면 REC 버튼을 눌러 Datalogger를 비활성화 하면, 화면에서 REC표시가 사라진다.



* 메모리가 꽉차면 화면에 FULL로 표시되며, 수동으로 메모리를 지워야한다.

메모리를 지우려면 REC버튼을 누른채로 전원을 켠다.

CLA(for Clear)가 화면에 표시된다.

메모리가 삭제되고 전원이 꺼진다.

데이터 오류를 방지하려면 REC상태에서 전원을 끄지 말아야 한다.



Datalogger 시간 조정

전원을 켜기전에 전구모양 버튼을 누르고 전원을 켠다

메모리 기록 시간을 조정하려면 LEVEL 버튼을 누르고 HOLDE버튼을 누른다.



Datalogger 다운받기

USB 케이블을 연결하여 PC의 프로그램을 실행한다.

COM Port를 설정하고, SETUP버튼을 누른다.

시간 표시가 화면에서 사라지며, Datalogger를 전송할 준비가 된다.

Main Menu에서 Datalogger를 선택한다.

내부 메모리에서 기록이 전송되고 완료되면 Out이라고 표시된다.



전송이 완료되면 화면에 다운로드 창이 나타난다. 왼쪽에는 저장된 값이 시간 순서대로 표시된다.

해당 값을 더블클릭하면 오른쪽 창에 측정 데이터가 파형과 함께 표시된다.



끝
